Equilíbrio Estático

Introdução

O equilíbrio estático é um conceito fundamental na física, que descreve como um corpo permanece em repouso quando as forças atuantes sobre ele se cancelam mutuamente. Este tópico é essencial para entender fenômenos cotidianos, como uma ponte que não desaba ou um objeto colocado sobre uma superfície.

Nesta nota de aula, exploraremos os aspectos teóricos e práticos do equilíbrio estático, cobrindo desde o ponto material até corpos extensos, com foco em conceitos como o Teorema de Lamy e a condição de equilíbrio de rotação. Ao final, você estará preparado para aplicar esses conhecimentos em problemas reais.

Equilíbrio Estático do Ponto Material

No equilíbrio estático de um ponto material, consideramos um objeto como se estivesse concentrado em um único ponto, sem dimensões. Para que o ponto material esteja em equilíbrio, a soma vetorial de todas as forças atuantes deve ser zero. Isso significa que as forças se cancelam completamente, resultando em aceleração nula.

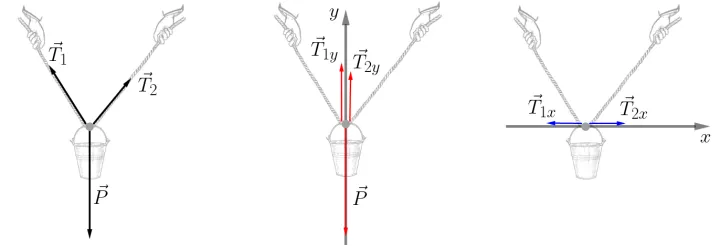

Exemplo: Imagine um balde suspenso por duas cordas. Se as tensões nas cordas são iguais e opostas, o bloco permanece imóvel. Matematicamente, isso é expresso como ∑F = 0, onde F representa as forças.

Essa condição é derivada da Segunda Lei de Newton, que relaciona força e aceleração. Se a aceleração é zero, as forças equilibradas garantem o repouso. Em coordenadas cartesianas, isso se divide em ∑Fx = 0 e ∑Fy = 0.

Equilíbrio Estático do Corpo Extenso

Para corpos extensos, como uma barra ou uma placa, o equilíbrio não depende apenas das forças, mas também dos torques. Um corpo está em equilíbrio estático se a soma das forças for zero e a soma dos torques também for zero.

Exemplo: Considere uma viga apoiada em duas extremidades com um peso no centro. As forças de suporte devem equilibrar o peso e os torques para evitar rotação.

Diferente do ponto material, aqui consideramos o ponto de aplicação das forças. O torque τ é calculado como τ = F.d.senθ, onde d é a distância do eixo de rotação. Isso garante que o corpo não gire nem se mova.

Condição de Equilíbrio de Rotação

Para os corpos extensos, podem-se ter movimentos de translação e rotação.

• Para o movimento de translação, a condição de equilíbrio é que a força resultante aplicada seja nula ( ∑F = 0 ).
• Para o movimento de rotação, é necessário que a soma dos momentos das forças que atuam neste corpo (torques) seja zero ( ∑τ = 0 ).

Exemplo: Em uma gangorra, se as forças em cada lado geram torques iguais e opostos, a gangorra permanece horizontal.

Torques são vetores e seguem a regra da mão direita. Para equilíbrio, não apenas as forças se cancelam, mas também os momentos rotacionais. Isso é vital em estruturas como pontes ou veículos, onde a estabilidade é crítica.

Centro de Massa

O centro de massa é o ponto de um objeto onde toda a massa pode ser considerada concentrada. É como o "centro de gravidade" da massa do objeto e é crucial para determinar se um objeto está em equilíbrio. Para objetos regulares e simétricos, como uma esfera, o centro de massa está no centro geométrico. Já para objetos irregulares, como uma vassoura, ele pode ser calculado matematicamente como a média ponderada das posições das partículas de massa.

Exemplo: Considere uma régua reta. Se você equilibrar a régua em um dedo, o ponto exato onde ela não cai é o centro de massa, geralmente no meio da régua. Se a régua for irregular, como uma com pesos em uma extremidade, o centro de massa se desloca para o lado mais pesado.

O centro de massa afeta o movimento de um objeto sob forças externas. Em equilíbrio estático, qualquer força aplicada deve passar pelo centro de massa para que o objeto permaneça imóvel. Isso é calculado usando fórmulas como a integral da massa distribuída, mas em contextos simples, pode ser encontrado experimentalmente.

Centro de Gravidade

O centro de gravidade é semelhante ao centro de massa, mas está relacionado à força da gravidade. É o ponto onde a força gravitacional age sobre o objeto. Em um campo gravitacional uniforme, como na Terra, o centro de gravidade coincide com o centro de massa. No entanto, em ambientes com gravidade variável, como em órbita, eles podem diferir.

Exemplo: Para um livro retangular, o centro de gravidade está no centro do livro. Se você pendurar o livro por uma corda, o ponto onde ele para de balançar é o centro de gravidade. Em um ser humano, o centro de gravidade está aproximadamente na região pélvica, o que explica por que é mais fácil manter o equilíbrio quando os pés estão afastados.

O centro de gravidade é determinado pela distribuição de massa e pela direção da gravidade. Em engenharia, entender o centro de gravidade é vital para projetar estruturas seguras, como torres ou veículos. Se o centro de gravidade estiver muito alto, o objeto pode tombar facilmente, como acontece com um carro em uma curva acentuada.

Tipos de Equilíbrio

Existem três principais tipos de equilíbrio estático: estável, instável e indiferente. Cada um descreve como um objeto reage a perturbações.

• Equilíbrio Estável: O objeto retorna à sua posição original após uma perturbação. Isso ocorre quando o centro de gravidade está abaixo do ponto de apoio.
• Equilíbrio Instável: O objeto se afasta da posição original após uma perturbação mínima. Aqui, o centro de gravidade está acima do ponto de apoio, como uma caneta equilibrada na ponta.
• Equilíbrio Indiferente: O objeto permanece na nova posição após a perturbação, sem tendência a voltar ou cair, como uma bola em uma superfície plana.

Exemplos: Uma cadeira com base larga exemplifica equilíbrio estável, pois volta a ficar ereta se inclinada. Uma pirâmide invertida representa equilíbrio instável, tombando facilmente. Uma bola em uma mesa é um caso de equilíbrio indiferente.

O tipo de equilíbrio depende da posição relativa do centro de gravidade e do ponto de apoio. Em aplicações práticas, como na arquitetura, projetar para equilíbrio estável previne acidentes. Experimentos simples, como equilibrar objetos, ajudam a visualizar esses conceitos.

Conclusão

Em resumo, o equilíbrio estático envolve conceitos interligados: o equilíbrio do ponto material, o equilíbrio de corpos extensos considerando torques e a condição específica para evitar rotação. Esses princípios formam a base da mecânica e são aplicáveis em diversas áreas, como engenharia e arquitetura. Lembre-se de praticar com exercícios para consolidar o aprendizado e explorar como esses conceitos mantêm o mundo em equilíbrio!
